Cabos de Rede

 O que é a velocidade da transmissão numa rede

velocidade de transmissão de dados, seja para conexão à internet ou transferência de arquivos. As velocidades são mensuradas em megabits por segundo (Mb/s) ou gigabits por segundo (Gb/s).



O que é a Fast Ethernet

é uma evolução da tecnologia Ethernet original, projetada para oferecer uma taxa de transferência de dados mais rápida. Ela opera a uma velocidade de até 100 megabits por segundo (Mbps), ou seja, dez vezes mais rápida do que uma Ethernet convencional, que operava a 10 Mbps.



O que é a Gigabit Ethernet

A Gigabit Ethernet é uma tecnologia de rede que oferece uma taxa de transferência de dados de até 1 gigabit por segundo (Gbps). Ela representa um avanço significativo em relação à Fast

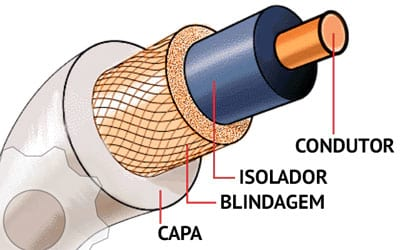

Cabo coaxial

O cabo coaxial é um tipo de cabo que consiste em um núcleo condutor central, geralmente de cobre, envolvido por um material isolante. Em seguida, há uma malha condutora externa e, por fim, uma capa protetora. Esse design oferece

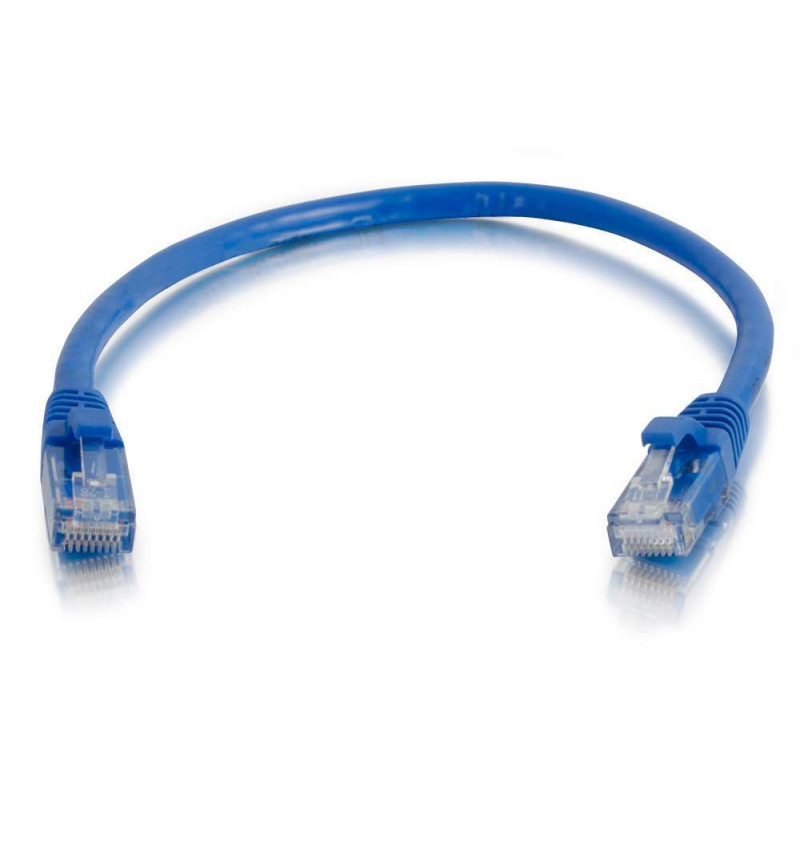

cabo direto ou straight through

é um tipo de cabo de rede no qual a fiação dos pinos em uma extremidade corresponde diretamente à fiação na outra extremidade. Isso significa que os fios que saem de um conector em uma extremidade respondem diretamente aos mesmos pinos do conector na outra extremidade

cabo cruzado ou crossover

Um cabo cruzado, ou crossover, é um tipo de cabo de rede no qual os fios em uma extremidade são conectados de forma inversa aos fios na outra extremidade. Isso permite a conexão direta entre dois dispositivos sem a necessidade de um dispositivo intermediário, como um switch ou hub.

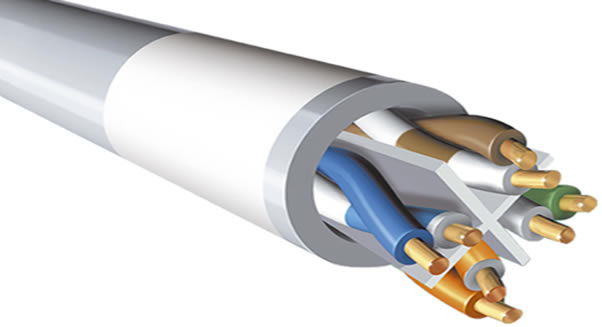

Cabo UTP

é um tipo de cabo de rede composto por pares de fios de cobre entrançados e sem blindagem metálica externa. Cada par de fios é torcido para reduzir a interferência eletromagnética de fontes externas, melhorando a qualidade da transmissão de dados.

Origem do cabo UTP

tem suas origens em pesquisas e desenvolvimentos na área de telecomunicações e transmissão de dados. Sua história remonta ao surgimento da telefonia e das primeiras redes de comunicação. A ideia de torcer os fios para reduzir interferências surgiu para melhorar a qualidade das comunicações telefônicas, minimizando ruídos e interferências eletromagnéticas.



Constituição do cabo UTP

consiste em pares de fios de cobre entrançados, sem uma camada de blindagem metálica externa. Geralmente, esses pares de fios são agrupados em conjuntos dentro do revestimento externo do cabo.

Para que serve o Cabo UTP

é amplamente utilizado em redes de computadores para transmitir dados. Ele é funcionário em diversos ambientes, desde residenciais até corporativos, para conectar dispositivos em uma rede, como computadores, roteadores, switches, impressoras e outros equipamentos.

Como funciona o Cabo UTP

funciona transmitindo sinais elétricos através de pares de fios entrançados. Cada par de fios é composto por dois condutores de cobre isolados e torcidos um ao redor do outro.

Cabo de par trançado

O cabo de par trançado é um tipo de cabo de comunicação que consiste em pares de fios de cobre entrançados em conjunto. Cada par é composto por dois condutores de cobre isolados que são torcidos um ao redor do outro. Esse design reduz a interferência eletromagnética de fontes externas, melhorando a qualidade e a confiabilidade da transmissão de dados.



Cabo FTP

é um tipo de cabo de rede que possui pares de fios de cobre entrançados, mas com uma camada de proteção adicional, geralmente uma folha metálica (foil), envolvendo os pares de fios. Essa blindagem ajuda a proteger os cabos contra interferências eletromagnéticas externas, proporcionando uma transmissão mais estável de dados.

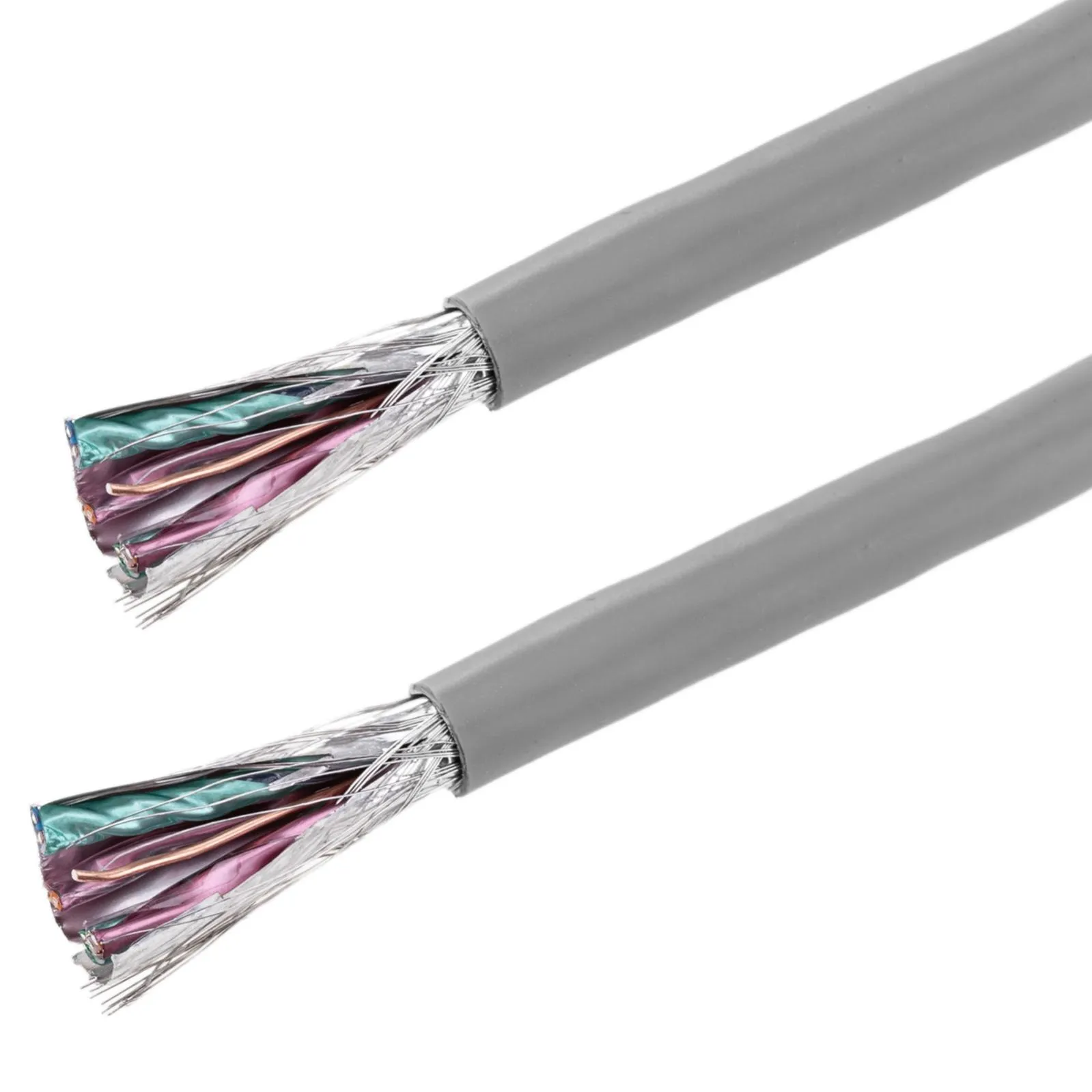

Cabo STP

é um tipo de cabo de rede que possui pares de fios de cobre entrançados individualmente, e cada par é envolvido por uma camada de blindagem metálica. Essa blindagem metálica oferece uma proteção adicional contra interferências eletromagnéticas externas, ajudando a melhorar a qualidade e a integridade dos sinais transmitidos.



Cabo SSTP

O cabo SSTP (Screened Shielded Twisted Pair), por vezes também conhecido como S/FTP (Screened Foiled Twisted Pair), é um tipo de cabo de rede que combina elementos de blindagem do cabo STP (Shielded Twisted Pair) e do cabo FTP ( Par trançado frustrado).

Qual a diferença entre cabo UTP e STP

A principal diferença entre o cabo UTP (Unshielded Twisted Pair) e o cabo STP (Shielded Twisted Pair) é a presença ou ausência de blindagem para proteger os fios.



Cabo UTP Cat 1

é uma designação utilizada na classificação de cabos de par trançado, embora seja uma categoria que não é padrão para redes de dados. Na verdade, o Cat 1 geralmente se refere a cabos de telefone de baixa qualidade e baixa velocidade, muitas vezes usados ​​em linhas de telefonia analógica tradicional.





Cabo UTP Categoria 2

é uma designação que já foi estabelecida em sistemas de cabos, mas foi encontrada recentemente. Essa categoria foi desenvolvida para suportar taxas de transmissão de até 4 Mbps e foi superada por tecnologias mais avançadas.





Cabo UTP Categoria 3



Categoria 3 foi uma concepção para cabos comuns de rede no passado. Essa categoria foi projetada para suportar taxas de transferência de dados de até 10 Mbps e era comumente utilizada em redes Ethernet 10BASE-T e em algumas aplicações de telefonia.

Cabo UTP Categoria 4

Categoria 4 foi uma concepção de cabo de rede que oferece suporte a velocidades de até 16 Mbps. Foi desenvolvido para ser uma melhoria em relação ao Cat 3, permitindo maior largura de banda e velocidade de transmissão de dados.



Cabo UTP Categoria 5

Categoria 5 foi uma melhoria significativa em relação às categorias anteriores. Ele suporta taxas de transmissão de até 100 Mbps e foi projetado para redes Ethernet 100BASE-TX, tornando-se um padrão muito utilizado em ambientes de rede



Cabo UTP Cat 5e

foi uma evolução do Cat 5. O "e" significa "aprimorado" e foi inserido para atender a padrões mais rigorosos de desempenho e interferência. Ele oferece suporte a taxas de transmissão de até 1 Gbps (Gigabit Ethernet) em distâncias de até 100 metros, sendo uma escolha muito comum para redes locais (LANs) e usos residenciais e comerciais.

Cabo UTP Categoria 6

Categoria 6 foi desenvolvido para oferecer um desempenho superior ao Cat 5e. Ele suporta taxas de transmissão de até 10 Gbps em distâncias de até 55 metros e até 1 Gbps em distâncias de até 100 metros, tornando-se uma escolha ideal para redes Gigabit Ethernet e aplicações que excluem maior largura de banda.

Cabo UTP Categoria 6A

Categoria 6A é uma versão aprimorada do Cat 6, oferecendo melhor desempenho em termos de largura de banda e redução de interferências. O "A" significa "aumentado" (aperfeiçoado) e foi introduzido para melhorar ainda mais o desempenho e a capacidade do cabo.

 Cabo FTP Categoria 7

Categoria 7 é um tipo de cabo de rede blindado que oferece suporte a altas taxas de transmissão de dados. Ele foi projetado para atender a padrões mais exigentes e é capaz de suportar até 10 Gbps de velocidade em frequências de até 600 MHz.



Cabos U – Unshielded

referem-se a cabos de rede que não possuem uma camada externa de blindagem metálica para proteção contra interferências eletromagnéticas. Geralmente, são cabos de par trançado (UTP) com pares de fios de cobre entrançados, mas sem a adição de uma camada de proteção metálica ao redor dos pares individuais ou do cabo como um todo.



Cabo F – Foiled

O termo "Cabo F - Foiled" geralmente se refere a um tipo de cabo de rede que possui uma camada de blindagem (foil) em torno dos pares de fios de cobre entrançados, mas não uma blindagem global externa ao redor de todos os pares juntos , como é comum em cabos com designações como FTP (Foiled Twisted Pair) ou STP

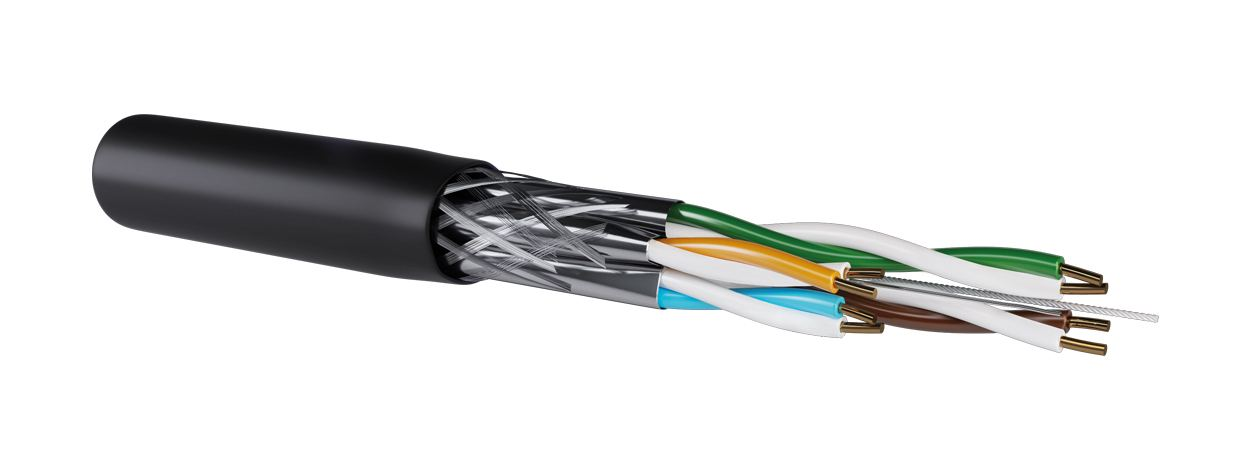

Cabo S – Screened

O termo "Cabo S - Screened" refere-se a um tipo de cabo de rede que possui blindagem, geralmente em forma de malha metálica ou folha metálica, envolvendo os pares de fios de cobre entrançados. Essa blindagem foi projetada para oferecer proteção adicional contra interferências eletromagnéticas externas.



Cabos CMX

Os cabos CMX são designações utilizadas para classificar cabos de comunicação ou de rede com relação à sua instalação. Essa classificação segue as normas previstas pelo National Electrical Code (NEC) nos Estados Unidos.



Cabos CM

é uma designação dada a cabos de comunicação usados ​​para instalações internas, mais comumente em prédios comerciais e residenciais. Os cabos CM são protegidos para uso geral, não sendo adequados para áreas sujeitas a danos físicos ou para instalações externas.



Cabos CMR

são cabos de comunicação específicos para instalação em áreas verticais chamadas de risers, que são espaços verticais projetados para a passagem de cabos entre andares em edifícios. Esses cabos são especialmente projetados para atender às regulamentações específicas de segurança contra incêndio e são classificados como adequados para uso em risers.

Cabos CMP

são cabos de comunicação especialmente específicos e específicos para uso em espaços de plenum em edifícios. O plenum refere-se a áreas de ventilação, dutos e espaços por onde o ar circula em um edifício para ventilação ou para sistemas de aquecimento e resfriamento. Essas áreas são críticas, pois podem servir como rotas de propagação de fumaça e incêndio.

Cabos LSZH

refere-se a um tipo de material usado para capa externa de cabos. Esse revestimento é especialmente projetado para reduzir os riscos em casos de incêndio, minimizando a emissão de fumaça e gases tóxicos.
